バックライトモジュールの構成と原理

バックライトモジュール（BLM）は、薄膜トランジスタディスプレイ（TFT-LCD）の重要な部分です。 TFT-LCDは非自発光ディスプレイであるため、TFT-LCDに画像の効果を表示させるには、バックライトモジュールが均一で高輝度の光源を提供する必要があります。

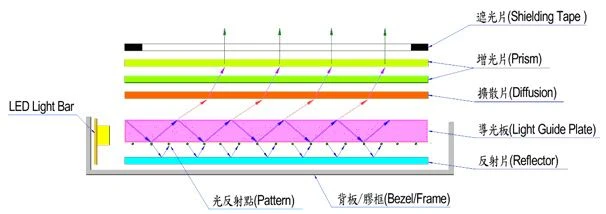

（1）バックライトモジュールのコンポーネント

バックライトモジュールは、LED、リフレクター、ライトガイドプレート、ディフューザー、プリズムシート、プラスチックフレーム、バックプレートなどの光源で構成されています。 なる。

（2）バックライトモジュールの発光原理

バックライトモジュールの発光原理は、発光ダイオード（LED）が入射光源をライトガイドプレートに提供し、ライトガイドプレート上のドットを使用して全反射を破壊することです。これにより、光源は次のようになります。表面から放出され、光学要件を達成するためにさまざまなニーズに応じて光学フィルムが追加されます。

（3）多様な製品ソリューション

私たちのR& Dチームは、ノッチ（ノッチ）デザイン、ナローボーダー（スリムボーダー）デザイン、カーブデザイン、サーキュラーデザイン、さらには特殊形状（無料）など、お客様のニーズを満たすさまざまなバックライトモジュール製品を作成しました。フォーム）デザインなど、すべてに校正と製造の機能があります。
