バックライトボードの典型的なケースの修理分析
Feb 23, 2023
現在、LCD TV のバックライト ボードのモデルは多数あり、メーカー、LCD のサイズが異なり、バックライト ボードも異なり、同じメーカーの同じ LCD モデルでも使用されているバックライト ボードが異なる場合があります。 そして、バックライトボードはLCD TVの消費電力の最大の部分であるだけでなく、最大電流、最大電圧部分でもあるため、故障率が高くなります。これらのバックライトボードには回路図がほとんどないため、原理から故障を分析するために、トラブルシューティングは非常に困難ですが、非常に盲目でもあります。 エンジニアはバックライトボードの故障に遭遇した場合、主にバックライトボードを交換する方法で解決しましたが、バックライトボードの一部のモデルは見つけるのが難しいため、できるだけ早く実際のメンテナンスに参加してオーバーホール方法を習得する必要があります。
バックライト基板の機能構成
バックライトボードのコンポーネントは主に、発振器、電力増幅、高電圧出力、保護検出の 4 つの部分で構成されます。 各部の働きは以下の通りです。
バックライトパネルの機能紹介
発振器: 60-100KHZ 発振方形波信号を生成します。
電力増幅: 発振器によって生成された信号を、ランプを点灯するのに十分な電力まで増幅します。
高電圧出力:電力増幅後の信号をブーストし、正弦波出力に変換してCCFLランプを点灯します。
保護検出：バックライト基板の電圧出力とCCFLランプの動作電流と動作状態を検出し、異常がある場合、発振器を制御して出力を停止し、保護状態に入ります。
バックライトボードの動作条件
CPU はバックライト スイッチ制御信号 (BL-ON) とバックライト輝度制御信号 DIM をバックライト ボードに提供します。
バックライト基板の電源系には、電力増幅部、発振制御部、保護検出部の電源が含まれます。 電力増幅部の場合、32- インチ以上の画面サイズのバックライト ボードの現在の電源は 24V、6-10A であり、26- インチ以下の画面サイズのバックライト ボードは主に 24V、6-10A です。は12V電源を採用しており、発振制御および保護検出部の電源は一般に5Vまたは6Vであり、これを降圧および電圧調整した後、12Vまたは24Vとなります。
チップワークの3つの要素、すなわち。
1.チップ電源
2. チップスタートエネルギーピン（ハイレベル）
3. 調光ピン（ハイレベル）
バックライトの一般的な障害
1. バックライトが点灯しない
2. バックライト点滅保護
3. 保護するために一定時間バックライトが明るくなります。
バックライト基板の修理方法
バックライト基板を修理するときは、バックライト管の特性、点灯原理、バックライト基板の構成、動作原理を理解する必要があります。 バックライトボードの形状、コンポーネントモデルの構成は異なりますが、基本原理は同じです。理論的根拠がある限り、障害を分析できます。バックライトボードの障害タイプはまれに3-4種類であり、バックライトボードの高電圧出力およびパワーアンプ回路の原理はシンプルで、通常はMOSチューブまたはパワーモジュールを使用するフルブリッジ/ハーフブリッジ駆動の使用よりも優れています。
バックライト ボードのメンテナンスは、まず電源部分が正常に動作することを確認します。 つまり、バックライト システムをオーバーホールする前に、スタンバイ電源 3.3 V または 5 V、12 V、24 V、PFC 回路が正常に動作していることになります。
検査は電源基板からラインのメイン基板まで取り外すことができます。スタンバイ電圧はそれぞれ 5V、STB (スタンバイ制御)、BRI (調光)、BL-ON (バックライト制御) の 3 フィートで相互に接続されており、通常のバックライト基板は必要です。点灯できる場合、このステップでメインボードに問題があるのか、電源ボードに問題があるのかを判断できます。
バックライト管が全く点灯しない場合は、バックライトインバータにパルス信号が加えられていないことを意味します。 バックライト システムがオーバーホールすべきラインスイープ回路とみなせる場合、バックライト回路をオーバーホールできます。
バックライト制御チップには特性があり、チップの電源をオンにしただけで約 2 秒間はフィードバック ピン制御によって保護されず、通常の動作状態に入る前に検出ピンから通常のフィードバック信号を取得し始めた後、パルス出力になります。 起動後にフィードバック信号がない場合、または異常なフィードバック信号がある場合、チップは保護状態に入り、励磁信号の出力を停止します。 この機能を使用して、電源がオンになったときにバックライト制御 IC のパルス出力ピンを最初に検出し、電源がオンになったときに電圧出力があるかどうかを確認します。オシロスコープを使用して出力の信号波形を測定できます。ピンにある場合、マルチメータの AC 電圧ファイルを使用して、パルス出力があるかどうかを測定することもできます。
ここでは回路の核となるバックライト制御チップやバックエンド回路の電圧値をもとに故障箇所を判定します。 （なお、チップ保護は電源を切り、出力後約2秒後に起動する必要があります） 信号出力があれば、後部駆動部の故障を判断できます。 それ以外の場合は、バックライトチップ制御部分の故障です。 バックステージ励磁トランスの出力に AC 励磁信号出力があるかどうかを測定できます (バックライト回路の動作周波数は通常のマルチメータの周波数応答を約 56KHZ 超えているため、正確な電圧値はなく、デジタルメーターは一般に約 30 ボルト程度、機械式メーターは約 10 ボルト程度です (電圧値を取得するには 2 つの巻線の電圧値がどれほど同じである必要があることを強調する必要があります。そうでない場合は問題が発生します) )

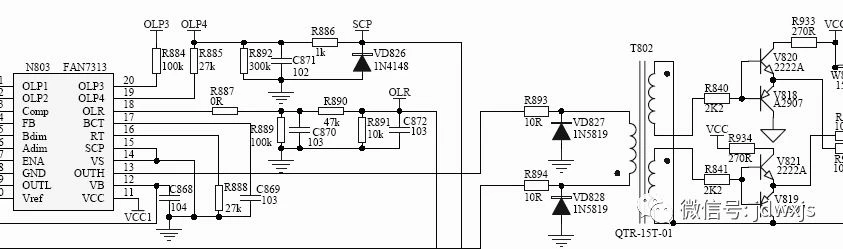

励磁形式は異なりますが、維持原理は同じです。以下にいくつかの一般的な回路図を示します。
励磁トランスの出力パルスが正常であれば、パルスの短絡点が見つかるまで後段まで段階的に測定を続けます。
上記のオーバーホール プロセスは、電源を入れてもバックライト回路がまったく点灯しない場合の、高速かつ効果的なオーバーホール方法です。
注意。
パルス信号を測定するときは、まずマルチメータのテストペンを置いて位置を測定してから電源をオンにしてください。これは、マルチメータの内部抵抗が後段の通常の動作状態に影響を及ぼし、不要な損失を引き起こしたり、直接切断したりするのを防ぐためです。最終段の電源を先に押して真空管を押します。
バックライト基板修理事例
障害 1: バックライトが損傷している (または壊れている)
故障現象：電源を入れると画面が発光動作を開始する瞬間が見えますが、時々暗い帯が見えますが、その後消えます。消灯後、LCD画面が明るくなり、暗い画像が見え、音が鳴ります。は普通。
故障解析：バックライト管が断線すると、対応するランプ断線検出回路が信号をサンプリングして発振制御ICのバックライト管断線検出入力に入力し、保護遅延後に励起信号出力を遮断して内部保護制御回路に送信します。 電源を入れた瞬間に画面が発光しているように見えますが、その後消えてしまうのはこのためです。 他のバックライト管は通常点灯しているため、ライトを開始します。 その後消灯するのは、バックライト管の動作保護が壊れた対応する保護回路により、バックライト基板が閉じた出力が原因です。
対処法：電源が1回点滅してから電源が切れる現象については、最終的に故障を確認するため、発振制御ICのバックライト管断線検出入力(通常OLP)の電圧を2V以上にし、バックライト管断線保護制御を解除することが目的です。 、保護を解除するためにこの足の電圧を下げるICもあります、他のランプはすべて点灯します、損傷したバックライトチューブの2つの領域はわずかに暗くなります。
この状況に対処するには LCD 画面の交換が必要ですが、LCD 画面を交換しない場合はバックライト管を交換する必要があり、ランプの交換はメンテナンスが困難で危険であるため、これは応急修理方法です。 このとき、LCD 画面全体の明るさを大きく調整することをお勧めします。LCD 画面の内部ライトガイドにより、ランプの損傷は効果の使用に大きな影響を与えません。 実践的な能力で、壊れたランプの位置が画面の中央にある場合は、このランプを画面の上部に交換してください。これにより、通常の表示は基本的に見えなくなります。 回路の安全性に影響を与えることはなく、安心してご使用いただけます。
ランプが損傷した場合、ランプは導通しないため、その端子間に電圧降下はなく、これは過電圧保護回路の高電圧出力が動作に戻ることに対応し、対応する昇圧トランス入力回路を切断する必要があります。過電圧保護動作を防止します。
場合によっては、ランプが老化し、その始動性能が良くない場合があります。次のような現象が見られます。始動が遅い、始動時間が 2 秒を超える、またはバックライト制御 IC が設定した遅延保護時間を超えている、それでも正常に始動できない、保護制御回路バックライト管の断線故障を判断するには、励起信号出力も閉じます。 この状況は上記と同じ方法で処理されます。
障害 2: バックライトが点滅しない、バックライト ボードのヒューズが切れている
故障分析: ヒューズが切れたということは、バックライト ボードに深刻な過電流が発生していることを意味します。短絡 (軽度の過電流では一般的にヒューズは切れません) はコンポーネントの短絡損傷です。現時点では、急いでヒューズの電源をオンに変更しないでください。そうしないと、障害がさらに拡大し、マシンの他の回路の安全性にさえ影響を与える可能性があります。
この故障は、パワーアンプ回路のコンポーネント、MOS チューブまたは相補型 MOS モジュールの故障、短絡であり、この故障の最も重要な原因です。
このような故障の検査と修理は、まず回路基板、特に MOS 管を注意深く観察する必要があります。MOS 管駆動モジュールには色の黄ばみや亀裂の異常はありません。一般的なバックライト基板には同じ駆動回路のグループがいくつかあり、比較することができます。一般的なエリアで見つかった断層の外観。 この状況は、同じタイプのドライブ MOS チューブまたはドライブ MOS モジュールに置き換えることができます。同じモデルではない場合でも、基本的に同じパラメータ、特にオン抵抗が交換品と同様であることを選択して、パフォーマンスを維持できます。ブリッジバックアームのバランス。
場合によっては、バックライト ボードのヒューズが切れたり、電源モジュールの故障により短絡が発生したりすることがありますが、電源モジュールの色の外観に変化はありません。バックライト ボードが通電されていない場合は、検出にマルチメータ抵抗ファイルを使用します。 、それぞれのパワーモジュールの足元から接地までの抵抗値の検出と比較して、モジュールの抵抗値が著しく低い場合、障害があることがわかります。
他のコンポーネントが損傷していますが、通常はヒューズが切れることはありません。
処置: バックライトが明るくない場合は、バックライト ボードのヒューズが切れています。電源モジュールの損傷と交換を確認します。LCD 画面の電源を入れて明るさを観察し、バックライト ボードに過熱や発煙現象がないか注意して観察してください。 それ以外の場合は、昇圧トランス自体が短絡しているかどうかも確認する必要があります。昇圧トランスの短絡または局所的な短絡は、最終的にはパワーモジュールの故障、つまり短絡も引き起こすためです。
昇圧トランスが損傷した場合、バックライト ボードには 2 種類あります。1 つは昇圧トランス バックライト ボードを使用するもの、EEFL ランプを使用するものです。 または、平衡インダクタンス方式を使用して、CCFL ランプが確実に並列駆動されるようにします。 この変圧器は製造プロセスの規模により、絶縁性能が保証されており、一般に損傷しにくいです。
もう 1 つは、複数の CCFL ランプのバックライト ボードをサポートするために複数の昇圧変圧器を使用することです。変圧器はランプを担当し、16 個のランプには 16 個の変圧器が必要になります。現在、この変圧器による損傷の割合が高いことがわかっています。 損傷した場合は、同じタイプの昇圧変圧器と交換する必要があります。そうでない場合は、昇圧変圧器の故障、一次断線、対応するバックライト管が機能しない場合の応急処置方法だけでなく、バックライトボードバックライトチューブ断線保護、他のランプの動作が衝撃を受けないようにします。 後でピースを持って、元の状態に戻すことです。
障害 3: バックライトが点灯しない、ヒューズは損傷していない
故障分析：このタイプの故障は比較的広範囲に発生します。バックライトを検討する前に、まずバックライトボードの電源、制御インターフェイスのDC電源、バックライトスイッチ信号、および輝度制御レベルが正常であることを確認して、問題がないことを確認する必要があります。ボードのオーバーホール、一般的なバックライト ボードの電源、制御インターフェイス、その他のソケットにはピンの役割が明確にマークされており、フットごとの検出により障害箇所を特定できます。
次に、発振制御ICのVCC電源とイネーブル端子(ENA)の起動電圧、パワーアンプ回路の電源(12Vまたは24V)が正常であることを確認し、正常であれば現状の保護状態かどうかを検討し、実際のメンテナンスを行っていることが分かりました。バックライト制御 IC が損傷するケースは非常にまれで、主に検出回路の問題を保護するためです。
処置: バックライトが点灯しない、ヒューズが正常に故障しているなどのメンテナンスの場合、保護制御機能を解除することが最も効果的な方法です。これは、このような故障は一般にバックライト基板の一部に故障があるためです。保護制御回路が動作し、励磁信号の出力が遮断され、不点灯現象が発生します。
発振制御 IC のモデルが異なると、その過電圧保護 (OVP \ CLAMP) のしきい値レベルもわずかに異なります。一般に 2-3V、一般に、過電圧保護端子は通常の低レベルで動作します。しきい値レベルを超えて過電圧保護状態になり、過電圧保護制御を解除したい場合は、過電圧保護ポートを直接グランドに接続することができます。
バックライト管断線保護ポート OLP、通常は低レベル保護、通常動作時は高レベル 1.5V。バックライト管断線保護を解除したい場合は、開始制御しきい値よりも高いレベルをこのピンに追加するだけです。
バックライト管断線保護を解除すると同時に、過電圧保護回路も必要です。出力電流検出フィードバック回路も同時に解除され、すべての保護が解除され、電源を入れてバックライト基板に煙がないことを確認します。 、火災現象、および電源を閉じる準備ができています。電源を閉じます。バックライトボードの駆動出力コンポーネントに手で触れます。明らかな温度上昇はありません。熱い状況です。温度が高すぎる場合、障害はこのブランチにあります。 、故障修理、過電圧、過電流検出フィードバック回路は元の状態に復元する必要があります。ランプ断線保護は復元する必要がなく、回路に影響はありません。
バックライト基板のメンテナンスにおいて、より多くの故障箇所はパワーアンプモジュール(MOS管)と高圧トランスであり、これら2つの部品はバックライト基板上で最も繰り返し使用される回路部品でもあります。
注: バックライト ボードに通電して動作させた後は、マルチメータやオシロスコープを使用して高電圧出力を測定しないでください。「プル アーク」が発生する可能性があります。
オシロスコープで測定する場合、高圧出力がバックライト管に接続されていない場合、直列共振出力回路はオープン状態となり、測定波形は正弦波になりません。
上記はバックライトボードのメンテナンス経験の一部を参考までに記載しております。
